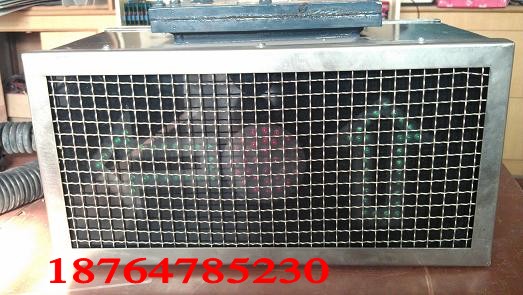

KXH127C矿用隔爆兼本安型岔位指示器
公司一直坚持"以人为本"的原则.一贯遵循"质量第一、顾客至上"的管理方针.始终不断创新.完善自身产品的性能.提高产品的质量服务水平.以更优的产品、更好的服务、更合理的价格.让我们的顾客更加满意.
1.1 产品特点
KXH127C矿用隔爆兼本安型岔位指示器（以下简称岔位指示器），为矿用隔爆兼本质安全型，适用于煤矿井下有瓦斯及煤尘爆炸危险的轨道线路道岔,配接轨道传感器后,工作状态根据轨道道岔位置，发出语言提示和光显信号，作为道岔位置指示，警示行人或车辆避免事故发生。本产品主回路为隔爆电路，灯光显示和语言报警喇叭为本安回路。
1.2防爆型式、防爆标志
防爆型式：矿用隔爆兼本质安全型
防爆标志：Exd[ib]I
1.3本产品执行标准
GB3836.1-2000 爆炸性气体环境用电气设备 第1部分: 通用要求
GB3836.2-2000 爆炸性气体环境用电气设备 第2部分: 隔爆型“d”
GB3836.4-2000 爆炸性气体环境用电气设备 第4部分: 本质安全型“i”
MT287-1992 煤矿信号设备通用技术条件
Q/HRJD03—2009 KXH127C矿用隔爆兼本安型岔位指示器
1.4产品型号及其含义：
KX H 127 C
——— 岔位；
————— 额定工作电压（V）；
——————- 信号指示；
———————— 矿用信号设备；
1.5基本参数
1) 额定工作电压：AC 127V
2) 电压适应能力：75%—110%
3) 额定工作电流：AC 0.10A
4）本安参数
a. Uo: DC 12V，Io: 155mA，Co: 0.1uf, Lo: 0.1mH
b. 指示灯：开路电压DC16V，Io: 155mA。喇叭：开路电压AC5.5V，短路电流910.00 mA。
c.传感器：电源DC12V 输出：NPN晶体管e极输出
5）过流保护动作值为155 mA，短路电流稳定值≤155mA。
6） 本产品通过电缆线与交流127V动力线相连接，电缆采用3×1.5mm² 矿用电缆，电缆连接长度为5m,分布电容≤0.1uF/km，分布电感≤1mH/km。
7）语音报警声级强度：≥85dB（A）
8) 光信号应在黑暗中20m处清晰可见。
9) 长期工作制。
1.6使用条件
岔位指示器在下列条件下应能正常工作：
a)海拔高度不超过2000m(80～110)Kpa；
b)环境温度：0℃～＋40℃；
c)平均相对湿度：不大于95%（＋25℃）；
d)煤矿井下有甲烷、煤尘爆炸性气体混合物，但无破坏绝缘的腐蚀性气体的场合；
e)无显著振动和冲击的环境。
2 外形尺寸及重量
外形尺寸：600mm×200mm×250mm
重量：15.5kg
3 结构特征
岔位指示器为隔爆兼本质安全型设计，由隔爆腔、本安腔、电源板、主机板、显示板、防水喇叭构成。隔爆腔与本安腔通过隔爆型组合接线端子连接，壳体两侧为两个进线装置，一个与隔爆腔相连，一个与本质安全腔相连。内腔为隔爆腔，内装有主电路板及接线端子。外腔为本安腔，装有防水喇叭、显示板。
4 工作原理
岔位指示器主要有三部分组成，主电路部分、语音电路部分和显示部分组成。信号输出分为语音信号和光显信号。岔位指示器的光信号由红绿双色发光二极管组成，排列成圆环和箭头形状。
本质安全采用双重过流过压保护。
岔位指示器额定工作电压为AC127V，经变压器降压整流后给主电路板提供各部分工作电压，信号输入为控制器或外接位置传感器配接后，当道岔位置到达左侧与传感器CHGQ1接触时，继电器J2吸合，直行指示符号↑（绿灯）亮；当道岔位置到达右侧与传感器CHGQ2接触时，继电器J1吸合，支行指示符号→（绿灯）亮；左右均未到位，故障指示符号○（红灯）亮，同时语音芯片工作，发出“道岔不到位，请停车检查”的语音警示，提醒工作人员检查处理。原理框图见图一
直行指示
传感器1
隔爆腔 圆形指示
传感器2 主电路
支行指示
AC127V
扬声器
